Игольчатые клапаны 60000 PSI (4135 bar) | ||||||
![]() |
Игольчатые клапаны на давление 60000 psi применяются для управления (регулирование расхода) потоком жидкости сверхвысокого давления. Также применяются в качестве запорных и разгрузочных гидрокомпонентов в испытательных станциях сверхвысокого давления. Также применяются при обвязке КИП сверхвысокого давления.
![]() |
|
- Полностью разборная ремонтопригодная конструкция.
- Специально разработанная эргономическая ручка для удобства оператора.

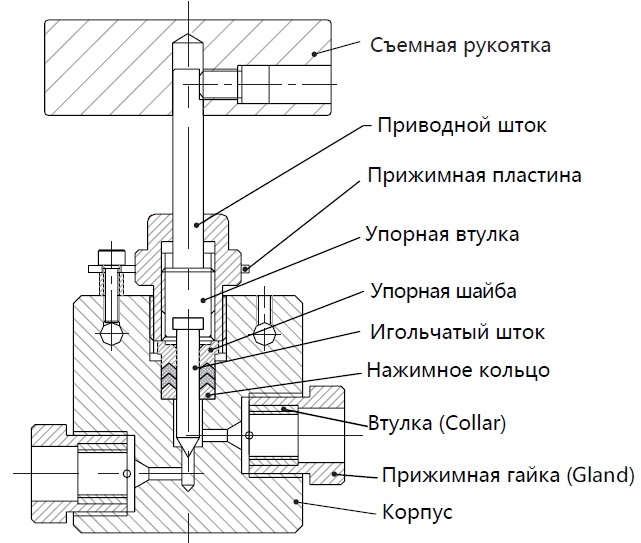

- Улучшеная двухштоковая конструкция для уменьшения момента на рукоятке.
- Два способа крепления: кронштейном или на панель.
- Фторопластовые (PTFE) уплотнения гарантируют полное запирание гидросистемы.
- Увеличенный срок службы за счет применения фторопластовых (PTFE) уплотнений.
- Использование с различными рабочими жидкостями и газами.
- Все клапаны протестированы на герметичность при 2х кратном рабочем давлении
Технические характеристики
Рабочее давление | Типоразмер | Φ фактич. | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |

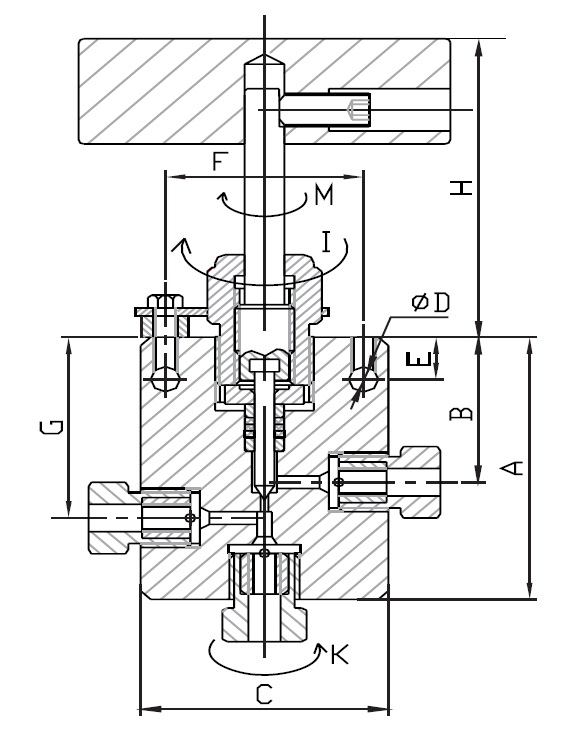

Размеры, мм | ||||||||||||||||
Psi | bar | inch | mm | Артикул | A,мм | Артикул | A,мм | Артикул | A,мм | Артикул | A,мм | Артикул | A,мм | Артикул | A,мм | B | C | D | E | F | G | H | I | K | M |
60000 | 4135 | 1/4" | 1.6 | MNW-60121 | 55 | MNW-60122 | 58 | MNW-60123 | 65 | MNW-60124 | 58 | MNW-60125 | 93 | MNW-60126 | 68 | 34 | 50X24 | 6 | 10 | 40 | 43 | 75 | 20 | 20 | 7 |
3/8" | 2 | MNW-60131 | 60 | MNW-60132 | 66 | MNW-60133 | 75 | MNW-60134 | 66 | MNW-60135 | 102 | MNW-60136 | 68 | 34 | 60X30 | 6 | 10 | 40 | 43 | 75 | 40 | 70 | 7 | ||
9/16" | 3.2 | MNW-60141 | 78 | MNW-60142 | 82 | MNW-60143 | 95 | MNW-60144 | 82 | MNW-60145 | 126 | MNW-60146 | 90 | 43 | 68X39 | 6 | 10 | 40 | 58 | 75 | 40 | 100 | 7 | ||
1/4"NPT | 1.6 | MNW-60121-T | 55 | MNW-60122-T | 58 | MNW-60123-T | 65 | MNW-60124-T | 58 | MNW-60125-T | 93 | MNW-60126-T | 68 | 34 | 50X24 | 6 | 10 | 40 | 43 | 75 | 20 | 20 | 7 | ||
3/8"NPT | 2 | MNW-60131-T | 60 | MNW-60132-T | 66 | MNW-60133-T | 75 | MNW-60134-T | 66 | MNW-60135-T | 102 | MNW-60136-T | 68 | 34 | 60X30 | 6 | 10 | 40 | 43 | 75 | 40 | 70 | 7 | ||
1/2"NPT | 3.2 | MNW-60141-T | 78 | MNW-60142-T | 82 | MNW-60143-T | 95 | MNW-60144-T | 82 | MNW-60145-T | 126 | MNW-60146-T | 90 | 43 | 68X39 | 6 | 10 | 40 | 58 | 75 | 40 | 100 | 7 |
