e-wj.ru Компоненты сверхвысокого давления

Трубные фитинги (HP)

Трубные фитинги сверхвысокого давления (HP фитинги) служат для соединения труб с другими компонентами гидросистем сверхвысокого давления. Данный тип соединения используется при присоединении труб сверхвысокого давления (от 15 000 psi до 150 000 psi) от 1000 атм.(bar) до 10000 атм.(bar) соответственно.  Уплотнение на трубном соединении сверхвысокого давления происходит по конической поверхности (угол конуса 58°-60°) на трубе сверхвысокого давления.

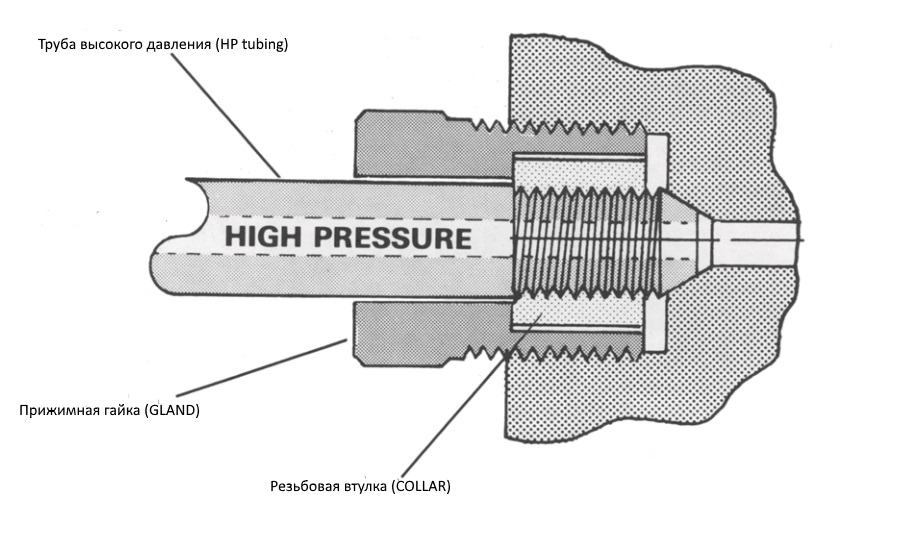

Принцип работы соединения HP:

На трубе сверхвысокого давления нарезается левая дюймовая цилиндрическая резьба UNF (Американская) На левую резьбу накручивается резьбовая опорная втулка (COLLAR) Соединение герметизируется за счет накручивания прижимной гайки (GLAND), имеющей уже правую дюймовую цилиндрическую резьбу UNF. Размер резьбы на прижимной гайке стандартизирован, зависит от типоразмера трубопровода Герметизация соединения HP происходит по конической поверхности трубопровода сверхвысокого давления (труба заранее подготавливается специальным инструментом).







Артикул трубы Типоразмер Рабочее давление - inch psi bar Артикул Артикул Артикул  Артикул MP1509316 9/16" 15000 1035 G1509 C1509 P1509 TC1509 MP1512316 3/4" 15000 1035 G1512 C1512 P1512 TC1512 MP1516316 1" 15000 1035 G1516 C1516 P1516 TC1516 MP2004316 1/4" 20000 1500 G2004 C2004 P2004 TC2004 MP2006316 3/8" 20000 1500 G2006  C2006 P2006 TC2006 MP2009316 9/16" 20000 1500 G2009  C2009 P2009 TC2009 MP2012316 3/4" 20000 1500 G2012  C2012 P2012 TC2012  MP2016316 1" 20000 1500 G2016 C2016 P2016 TC2016 HP3003316 1/8" 30000 2070 G3002 C3002 P3002 TC3002 HP3004316 1/4" 30000 2070 G3004 C3004 P3004 TC3004  HP3006316 3/8" 30000 2070 G3006 C3006 P3006 TC3006  HP3009316 9/16" 30000 2070 G3009 C3009 P3009 TC3009 HP6003316 1/8" 60000 4140 G6002 C6002 P6002 TC6002 HP6004316 1/4" 60000 4140 G6004 C6004 P6004 TC6004 HP6006316 3/8" 60000 4140 G6006 C6006 P6006 TC6006  HP6009316 9/16" 60000 4140 G6009 C6009 P6009 TC6009  UHP10104160   1/4" 101000 7000 G10104 C10104 P10104 TC10104 UHP10106160 3/8" 101000 7000 G10106 C10106 P10106 TC10106 UHP10109160 9/16" 101000 7000 G10109 C10109 P10109 TC10109 UHP15008254 5/16" 150000 10340 G15008 C15008 P15008 TC15008



Основные типоразмеры трубных фитингов всегда доступны на складе в РФ, наши менеджеры всегда готовы проконсультровать и подобрать наиболее подходящие комплектующие. Для офорления заказа или в случае возникновения вопросов будем рады Вашему запросу на эл.почту или звонку по телефону +7(495)128-16-14
