| Игольчатые клапаны с пневмоприводом | ||||||
 |
Игольчатые клапаны с пневматическим приводом применяются в случае когда необходимо управление (открытие/закрытие) сверхвысоким давлением с помощью низкого пневматического давления. Используются для автоматизации процессов в гидравлических системах с давлением выше 1000 bar. Пневмоуправляемые игольчатые вентили на давление до 60000 PSI (4500 bar) изготавливаются из нержавеюшей стали, пневматический цилиндр из алюминиевого сплава.
- полностью разборная ремонтопригодня конструкция
- Фторопластовые (PTFE) уплотнения гарантируют полное запирание гидросистемы.
- Уплотнение под резьбой штока обеспечивает изоляцию и предотвращает вымывание смазки в гидросистему.
- Использование с различными рабочими жидкостями и газами.
- Широкий диапазон рабочих температур - 25...+65 С.
- В зависимости от типа рабочей жидкости, уплотнения могут быть изготовлены из терморасширенного графита (GRAFOIL) или фторопласта (PTFE).
- Возможны следующие исполнения: нерегулируемый нормально открытый, пропорциональный нормально открытый, нерегулируемый нормально закрытый, пропорциональный нормально закрытый,
- Все клапаны протестированы на герметичность при 2х кратном рабочем давлении.
Технические характеристики

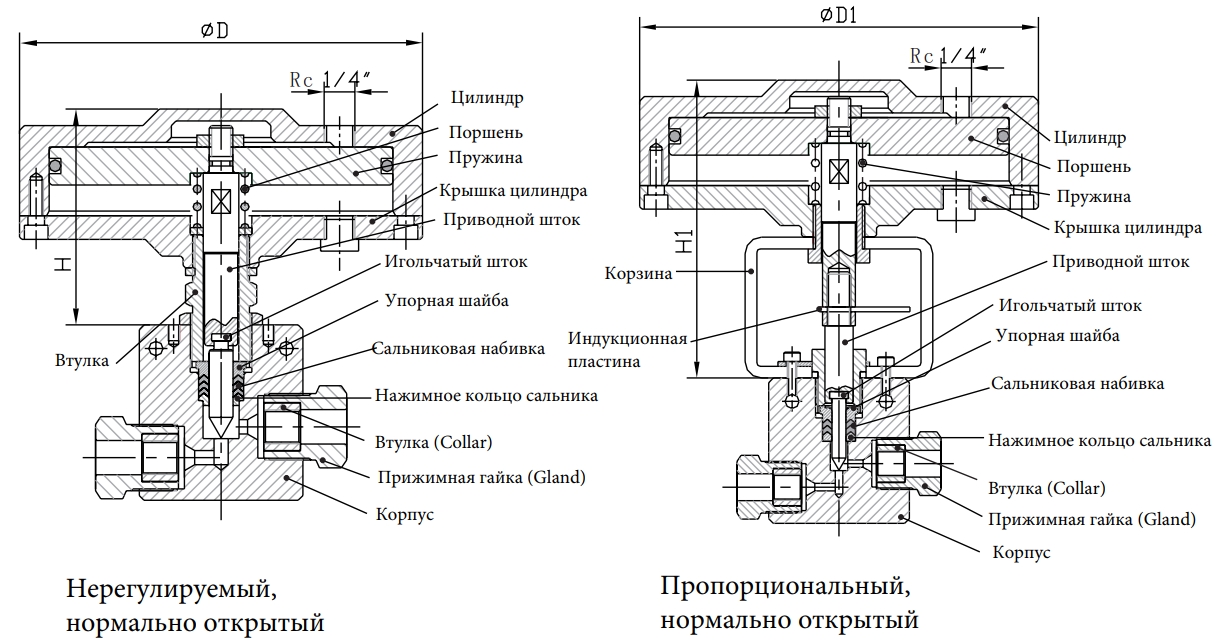

| Рабочее давление | Типоразмер | Φ фактич. |  |
 |
 |
 |
 |
 |
Нерегулируемый, мм | Пропорциональный, мм | |||
| Psi | bar | inch | mm | Артикул | Артикул | Артикул | Артикул | Артикул | Артикул | D | H | D1 | H1 |
| 15,000 | 1000 | 1/4" | 2.7 | AONV-NO-15121 | AONV-NO-15122 | AONV-NO-15123 | AONV-NO-15124 | AONV-NO-15125 | AONV-NO-15126 | 170 | 90 | 170 | 127 |
| 15,000 | 1000 | 3/8" | 3.2 | AONV-NO-15131 | AONV-NO-15132 | AONV-NO-15133 | AONV-NO-15134 | AONV-NO-15135 | AONV-NO-15136 | 170 | 90 | 170 | 127 |
| 15,000 | 1000 | 9/16" | 5 | AONV-NO-15141 | AONV-NO-15142 | AONV-NO-15143 | AONV-NO-15144 | AONV-NO-15145 | AONV-NO-15146 | 188 | 119 | 188 | 167 |
| 22,000 | 1500 | 1/4" | 2.7 | AONV-NO-22121 | AONV-NO-22122 | AONV-NO-22123 | AONV-NO-22124 | AONV-NO-22125 | AONV-NO-22126 | 170 | 90 | 170 | 127 |
| 22,000 | 1500 | 3/8" | 3.2 | AONV-NO-22131 | AONV-NO-22132 | AONV-NO-22133 | AONV-NO-22134 | AONV-NO-22135 | AONV-NO-22136 | 170 | 90 | 170 | 127 |
| 22,000 | 1500 | 9/16" | 5 | AONV-NO-22141 | AONV-NO-22142 | AONV-NO-22143 | AONV-NO-22144 | AONV-NO-22145 | AONV-NO-22146 | 188 | 119 | 188 | 167 |
| 40,000 | 3000 | 1/4" | 1.6 | AONV-NO-40121 | AONV-NO-40122 | AONV-NO-40123 | AONV-NO-40124 | AONV-NO-40125 | AONV-NO-40126 | 170 | 90 | 170 | 127 |
| 40,000 | 3000 | 3/8" | 2 | AONV-NO-40131 | AONV-NO-40132 | AONV-NO-40133 | AONV-NO-40134 | AONV-NO-40135 | AONV-NO-40136 | 170 | 90 | 170 | 127 |
| 40,000 | 3000 | 9/16" | 3.2 | AONV-NO-40141 | AONV-NO-40142 | AONV-NO-40143 | AONV-NO-40144 | AONV-NO-40145 | AONV-NO-40146 | 188 | 119 | 188 | 167 |
| 60,000 | 4500 | 1/4" | 1.6 | AONV-NO-60121 | AONV-NO-60122 | AONV-NO-60123 | AONV-NO-60124 | AONV-NO-60125 | AONV-NO-60126 | 170 | 90 | 170 | 127 |
| 60,000 | 4500 | 3/8" | 2 | AONV-NO-60131 | AONV-NO-60132 | AONV-NO-60133 | AONV-NO-60134 | AONV-NO-60135 | AONV-NO-60136 | 170 | 90 | 170 | 127 |
| 60,000 | 4500 | 9/16" | 3.2 | AONV-NO-60141 | AONV-NO-60142 | AONV-NO-60142 | AONV-NO-60144 | AONV-NO-60145 | AONV-NO-60146 | 188 | 119 | 188 | 167 |
